导叶式旋风子管束

一、用途

导叶式旋风子多管分离器是广泛适用于天然气输气站场的一种高效除尘分离设备、它用于气量大、压力较高，含尘粒度分布甚广的干天然气的除尘。导叶式旋风子除尘效率高达91-99%左右、而且稳定，操作弹性大、噪音小、可除去介质中的杂质和有害成分，主要用于天然气、煤气、石油液化气等的净化，具有结构先进、效率高、操作管理方便的优点。

二、结构和形式

旋风子管束由旋风子、排尘管、灰斗和上、下管板等部件组成。旋风子管束为多管并联结构，见图1。

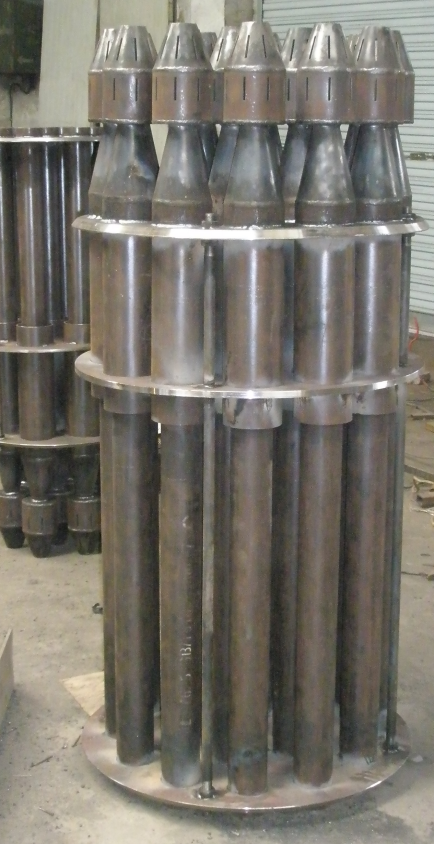

图1 旋风子管束

三、旋风子管束结构原理

旋风子管束，采用轴向叶片式旋风子，气流从旋风子上部外壳与排气管形成的环行空间进入，经过轴向叶片向下加速向下旋转，固体（或液体）粒子随旋流气体抛到外壁，沿外壁向下旋转进入发散形灰斗，排到集灰（或水）区。气流旋至拐点处返回向上旋转，沿排气管排出。

轴向叶片式旋风子体积小、旋流加速效果好，分离效果高。

四、主要技术参数及型号编制说明

表1 旋风子管束排管方案

旋风子管束的型号采用汉语拼音字母、阿拉伯数字和短线进行编制，反映旋风子管束的名称、公称外径和旋风子个数参数。

型号组成及含义
